Después de más de 10 años instalando y reparando equipos mini split en México, una de las preguntas que más escuchamos de los clientes es: ¿qué tiene realmente un aire acondicionado por dentro? Aunque por fuera parece un equipo simple, en realidad funciona gracias a varias piezas internas que trabajan juntas para enfriar el aire.

Un sistema de aire acondicionado tipo split se compone principalmente de dos unidades: la evaporadora (interior) y la condensadora (exterior). Dentro de estas unidades se encuentran los componentes que permiten que el equipo enfríe correctamente.



Cómo está compuesto un aire acondicionado tipo split

El funcionamiento de un mini split se basa en la circulación de refrigerante a través de diferentes componentes. Este refrigerante absorbe el calor del interior de la habitación y lo libera en el exterior.

Para lograrlo, el sistema utiliza elementos clave como:



• • Compresor

• • Evaporador

• • Condensador

• • Ventiladores

• • Tarjeta electrónica

• • Refrigerante que circula por tuberías de cobre

Cada uno cumple una función específica dentro del proceso de refrigeración.

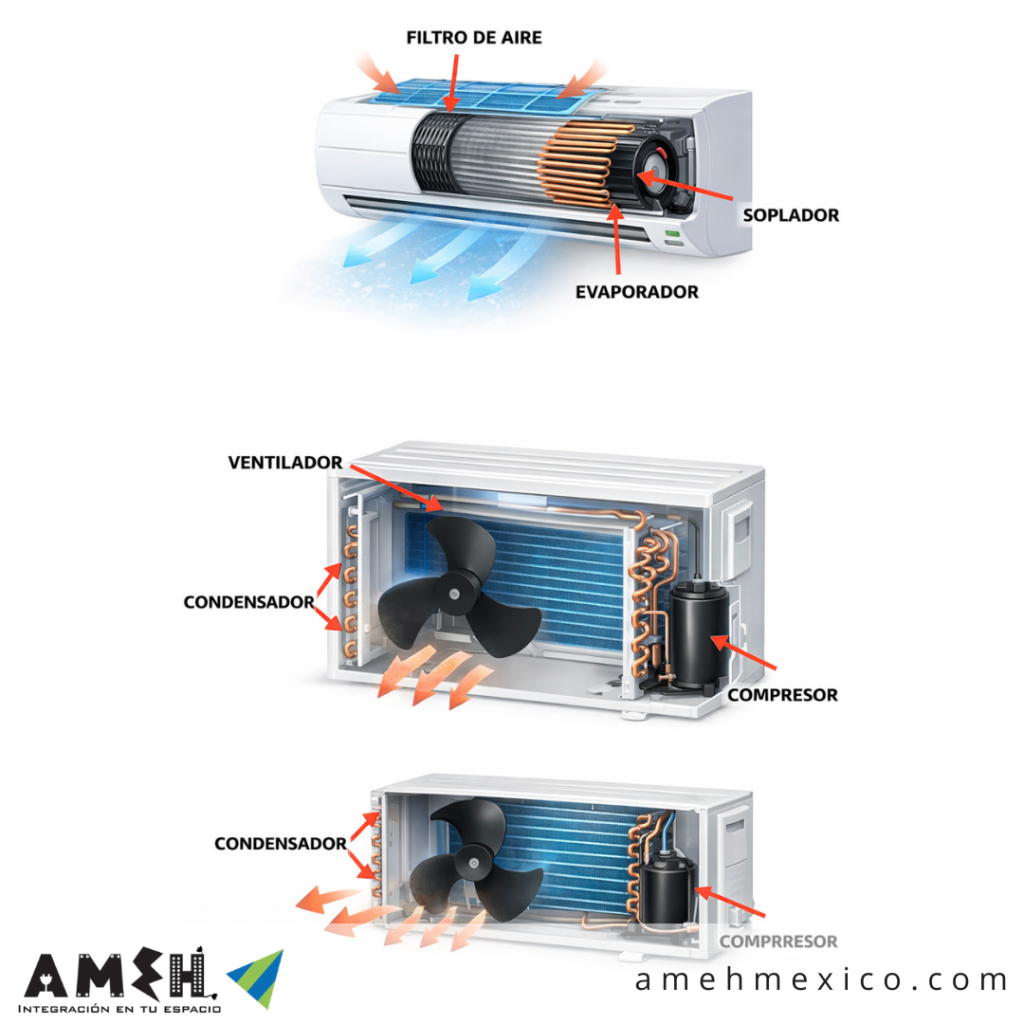

Partes internas de la unidad evaporadora (unidad interior)

La evaporadora es la parte que vemos dentro de la habitación y donde ocurre el proceso principal de enfriamiento del aire.

Filtros de aire

Son los encargados de atrapar polvo y partículas antes de que el aire pase por el sistema. Cuando se saturan de suciedad, el flujo de aire disminuye y el equipo pierde eficiencia.

Uno de los problemas más comunes que encontramos en servicio técnico son filtros completamente tapados, lo que provoca que el aire acondicionado enfríe menos.

Evaporador

Es un serpentín por donde circula el refrigerante frío. Aquí el aire caliente del ambiente pierde su calor, lo que permite que el aire salga más frío hacia la habitación.

Ventilador o turbina

Su función es aspirar el aire del ambiente y hacerlo pasar por el evaporador para luego expulsarlo ya enfriado.

Bandeja de drenaje

Cuando el aire se enfría también se produce condensación de agua. Esta bandeja recoge el agua y la dirige hacia la manguera de drenaje.

Tarjeta electrónica

Es el “cerebro” del equipo. Controla el encendido, la temperatura, la velocidad del ventilador y la comunicación entre las unidades.

En nuestra experiencia, la tarjeta electrónica es una de las piezas que más se dañan, especialmente por picos de voltaje o instalaciones eléctricas deficientes.



Partes internas de la unidad condensadora (unidad exterior)

La unidad exterior contiene los componentes encargados de liberar el calor al exterior.

Compresor

Es el componente más importante del sistema. Su función es comprimir el refrigerante y hacerlo circular por todo el circuito.

Condensador

Es otro serpentín donde el refrigerante libera el calor que absorbió dentro de la habitación.

Ventilador exterior

Ayuda a expulsar el calor del condensador hacia el ambiente exterior.

Capacitor

Este pequeño componente ayuda a arrancar el compresor y el ventilador. Cuando falla, el equipo puede dejar de encender correctamente.

Válvulas y tuberías de cobre

Son las encargadas de transportar el refrigerante entre la unidad interior y la exterior.

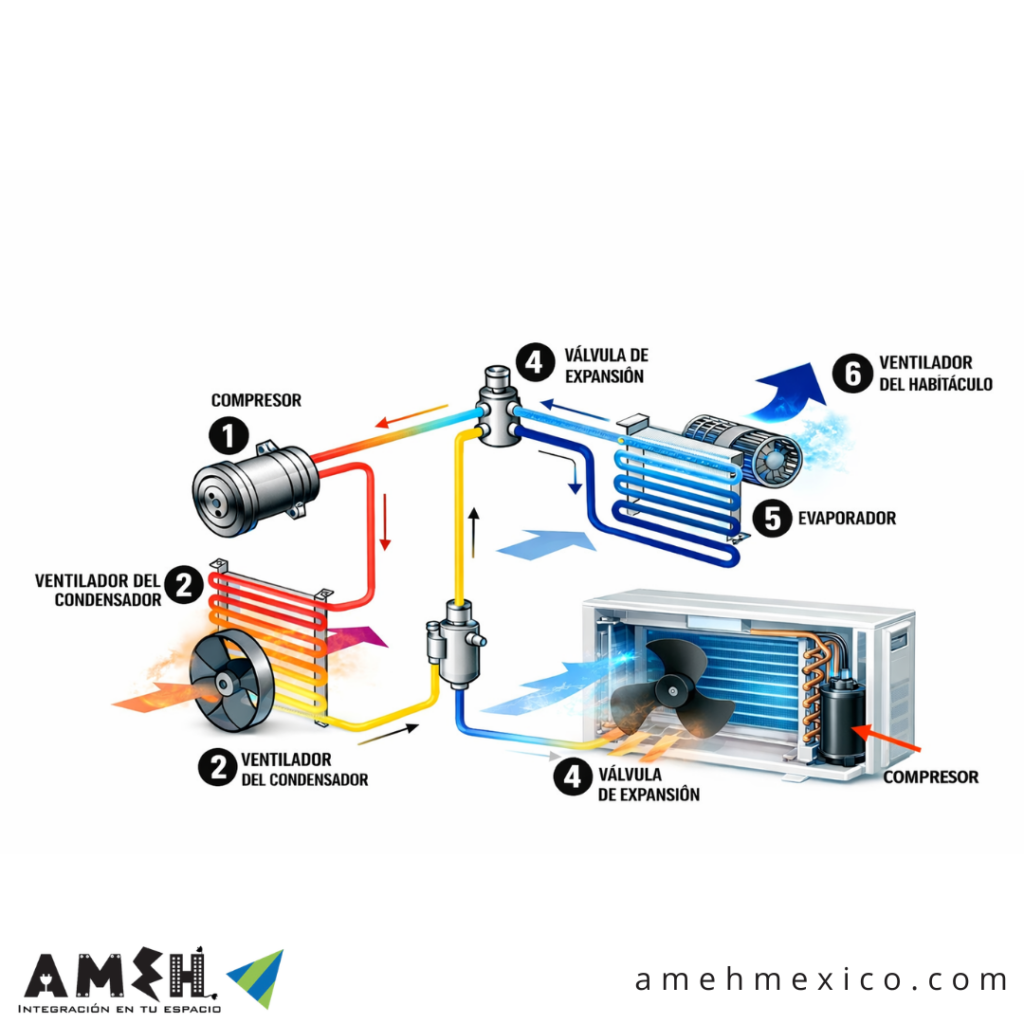

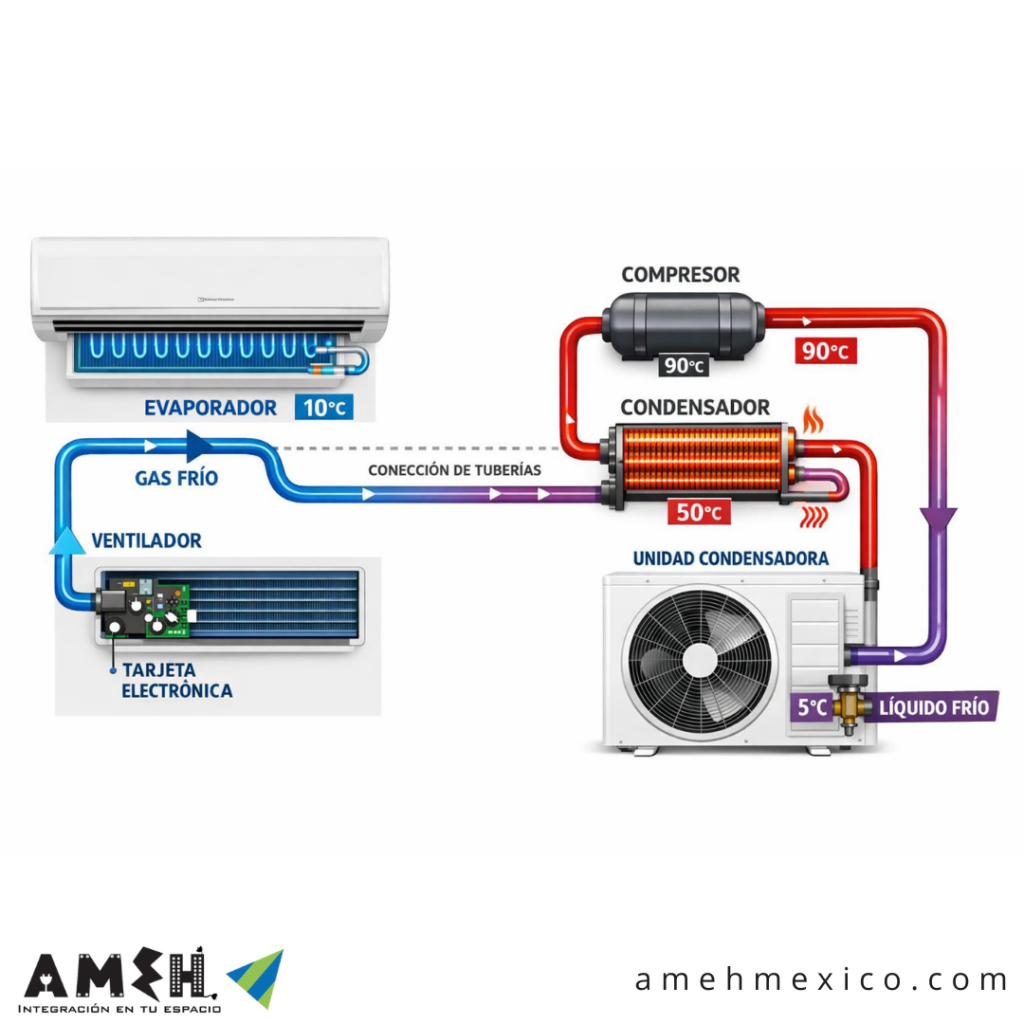

Cómo funciona un aire acondicionado split por dentro

El proceso ocurre en un ciclo continuo:



1. 1. El evaporador absorbe el calor del aire dentro de la habitación.

1. 1. El refrigerante caliente viaja hacia el compresor.

1. 1. El compresor aumenta la presión y envía el refrigerante al condensador.

1. 1. En el condensador se libera el calor al exterior.

1. 1. El refrigerante vuelve frío al evaporador y el ciclo se repite.

Gracias a este proceso, el aire del ambiente se enfría de forma constante.

Problemas comunes dentro del aire acondicionado

En campo solemos encontrar fallas muy similares en la mayoría de equipos:



• • Filtros muy sucios que bloquean el flujo de aire

• • Fugas de refrigerante por mala instalación

• • Tarjetas electrónicas dañadas

• • Ventiladores desgastados por falta de limpieza

Una vez revisamos un mini split que “no enfriaba” y el cliente estaba convencido de que debía cambiarlo. Después de abrirlo encontramos el evaporador completamente tapado de polvo. Tras una limpieza profunda, el equipo volvió a enfriar como nuevo.



Mantenimiento para alargar la vida del mini split

Un error muy común es pensar que el mantenimiento consiste solo en limpiar los filtros.

Un servicio profesional normalmente incluye:



• • Limpieza profunda del evaporador

• • Revisión de presiones del refrigerante

• • Limpieza del drenaje

• • Verificación de conexiones eléctricas

En nuestra experiencia, realizar mantenimiento cada 6 meses puede alargar considerablemente la vida útil del equipo y evitar reparaciones costosas. Si necesitas ayuda no dudes en contactarnos.
